產品介紹

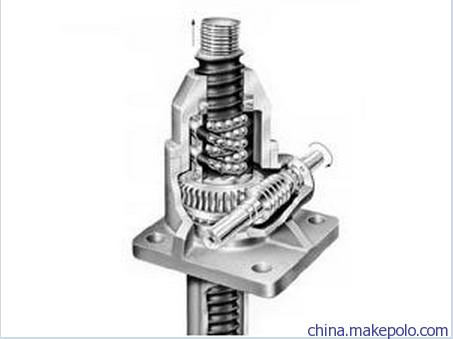

JWB滾珠絲桿升降機廠家直銷，適用于高速，高頻率和高性能的裝置中，主要由精密滾珠絲桿副與高精度蝸輪蝸桿副構成。
效率高：使用滾動摩擦、提高了整機使用效率，只需要很小的驅動源，就可以產生非常大的推動力。
高速化：與普通梯形絲桿相比，運轉速度有很大的提高，能輕松的調整和運轉。
使用壽命長：采用高質量的滾珠絲桿副，使其工作壽命比普通梯形絲桿提高3倍以上。

JWB型號規格標示方法：

JWB型基本選型參數一覽表

型號		JWB005	JWB010	JWB025	JWB050	JWB100	JWB150	JWB200	JWB300	JWB500
最大載荷（KN）		4.9	9.8	24.5	49	98	147	196	294	490
絲桿外徑mm		16	20	25	36	45	50	63	85	100
絲桿底徑mm		13.5	17.5	21.4	31.3	39.1	43.1	55.7	74.8	87
絲桿螺距mm		5	5	8	10	12	16	16	20	24
減速比	H速度	5	5	6	6	8	8	8	102/3	102/3
減速比	L速度	20	20	24	24	24	24	24	32	32
綜合效率%	H速度	63	61	62	64	63	63	62	56	60
綜合效率%	L速度	37	34	35	39	43	43	41	34	38
容許輸入最大功率（kW）	H速度	0.25	0.54	1.3	2.2	3.6	4	5.5	8.9	13.3
容許輸入最大功率（kW）	L速度	0.12	0.27	0.63	1	1.9	2.1	2.8	4.1	6.5
空載扭矩（N·m）		0.11	0.29	0.62	1.37	1.96	2.65	3.92	9.81	19.6
保持扭矩（N·m）	H速度	0.69	1.27	4.31	10.78	19.6	39.2	51	68.6	140.1
保持扭矩（N·m）	L速度	0.14	0.26	0.91	2.4	5.8	11.8	15	19.5	41.2
容許輸入軸扭矩（N·m）*		9.8	19.6	49	153.9	292	292	292	735	1372
最大載荷時所需輸入	H速度	1.3	2.8	9	21.5	39.1	77	104	169.6	317.5
軸扭矩（N·m）**	L速度	0.62	1.4	4.3	9.6	20.4	39.6	54.2	98.5	177.9
輸入軸每回轉一圈對應絲	H速度	1	1	1.33	1.67	1.5	2	2	1.88	2.25
桿（活動螺母）軸向位移量	L速度	0.25	0.25	0.33	0.42	0.5	0.67	0.37	0.63	0.75
最大載荷時容許	H速度	1500	1500	1400	1000	890	500	500	500	400
輸入軸回轉速度	L速度	1500	1500	1400	1000	890	500	500	4000	350
最大載荷時絲桿回轉扭矩N·m）		4.3	8.7	34.7	86.7	208.2	416.3	555.1	1040.9	2081.7

JWB附件

支座安裝廣泛應用于開關裝置、傾斜裝置。

型號	A	B	C	D	E	F
002	75	60	15	64	12	25
005	75	60	15	64	12	25
010	75	60	15	86	15	35
025	100	75	20	115	20	45
050	105	75	25	158	25	58
100	145	100	40	201	30	76.3
150	155	105	50	224	44	76.3
200	173	110	63	244	50	89.1

支架

支座與支架配合，實現多方位升降。

型號	M	N	O	P	Q	R	S	T	U	V	W	X
002	130	100	12	100	118.5	2-φ12	15	15	28	30	15	—
005	130	100	12	100	118.5	2-φ12	15	15	28	30	15	—
010	180	130	15	150	178	2-φ18	15	25	40	45	17	—
025	180	130	15	150	178	2-φ18	20	25	40	45	30	—
050	200	150	15	170	200	2-φ18	25	25	40	45	35	—
100	280	220	22	240	290	4-φ22	40	159	30	70	70	55
150	360	280	27	300	360	4-φ33	50	195	40	85	85	70
200	400	320	30	380	450	4-φ33	63	210	40	90	90	75

SJB滾珠絲桿升降機廠家直銷，是利用蝸輪蝸桿副和滾珠絲杠副組合而成，其特點是傳動效率高、使用壽命長，常用于精密傳動和頻繁使用場合，行星滾柱絲杠是一種將旋轉運動轉換成線性運動的機械裝置。行星滾柱絲杠傳動力方式是與眾不同的，在主螺紋絲杠周圍，行星布置安裝了6-8個螺紋滾柱絲杠，這樣將電機的旋轉運動轉換為絲杠或螺母的直線運動：行星絲杠能夠在極其艱苦的工作環境下承受重載上千個小時，這樣就使得行星絲杠成為要求連續工作制應用場合的理想選擇。

SJB系列型號		SJB10	SJB20	SJB21	SJB22	SJB50	SJB51	SJB80	SJB81	SJB100	SJB101	SJB200	SJB201	SJB300
最大提升力kN		10	20	20	20	50	35	60	60	80	70	90	100	150
額定動載kN		11	17	25	25	46	30	53	56	71	62	78	97	111
絲杠直徑×導程mm		20×5	32×5	32×10	32×20	40×10	40×20	50×10	50×20	63×10	63×20	80×10	80×20	100×20
渦輪蝸桿減速比	V1	1.4	1.6	1.6	1.6	1.7	1.7	1:8	1:8	1:8	1:8	1:8.75	1:8.75	1:10.25
渦輪蝸桿減速比	L1	1:16	1:24	1:24	1:24	1:28	1:28	1:32	1:32	1:32	1:32	1:35	1:35	1:41
蝸桿輸入1轉絲杠行程mm	V1	1.25	0.83	1.67	3.34	1.43	2.86	1.25	2.5	1.25	2.5	1.14	2.28	1.95
蝸桿輸入1轉絲杠行程mm	L1	0.31	0.21	0.42	0.84	0.36	0.72	0.31	0.62	0.31	0.62	0.29	0.58	0.488
最大輸入功率kW	V1	0.57	1.14	1.14	1.14	2.2	2.2	2.5	2.5	3	3	4	4	7
最大輸入功率kW	L1	0.27	0.55	0.55	0.55	1.1	1.1	1.5	1.5	2.2	2.2	3.5	3.5	5.5
滿載啟動扭矩Nm	V1	4.8	8.2	15.3	29.2	34.4	47.4	36.8	72.3	49.0	82.9	53.2	118	157
滿載啟動扭矩Nm	L1	1.8	3.4	6.3	12.1	14.6	19.4	15.3	29.9	20.4	34	23.4	52	66.7
啟動效率	V1	41	32	35	36	33	34	32	33	32	34	31	31	30
啟動效率	L1	27	20	21	22	20	21	20	20	20	21	18	18	18
1500rpm時的運轉效率	V1	59	58	62	65	59	60	58	59	58	60	55	55	53
1500rpm時的運轉效率	L1	42	39	42	44	39	41	39	40	39	41	35	35	35
箱體材料		球墨鑄鐵
箱體重量kg		6	9.5	9.5	10	23	24	38	40	62	64	78	78	125
每100mm絲杠+護管重量kg		0.5	0.8	0.8	0.8	1.6	1.6	2.5	2.5	3.2	3.2	4.6	4.6
