WHS圓弧齒蝸輪蝸桿減速機
按需定制非標蝸輪蝸桿減速機請咨詢：15269490630（微信同步）

產品簡介

          WH系列圓弧齒圓柱蝸桿減速機，符合標準JB2318-79,達到標準化、系列化要求。適用于冶金、礦山、起重、運輸、化工、建筑等各種機械設備的減速傳動。
      本系列減速機輸入功率范圍在0.4~163KW之間；輸出扭矩在11~2600kgf.m之間，輸入轉速≤1500轉/分；高速軸可正、反兩向運轉；
      工作環境溫度為-40~45℃；當工作環境溫度低于0℃時，啟動前潤滑油需加熱到0℃以上。

型號、規格、示例、中心距、傳動比

型號：

         減速器的型號，包括減速器的系列號、中心距、傳動比及裝配形式。
         減速機型號中的“W、H、T、X、S、C”分別為“蝸、弧、通、下、上、側”的漢語拼音字頭組合為
         WHT—蝸桿可以在蝸輪之下、之上、之側的通用型圓弧齒蝸桿減速機
         WHX—蝸桿在蝸輪之下的圓弧齒蝸輪減速機
         WHS—蝸桿在蝸輪之上的圓弧齒蝸桿減速機
         WHC—蝸桿在蝸輪之側的圓弧齒蝸桿減速機

減速機規格

             中心距—用實際數字表示單位為厘米
         傳動比—用公稱傳動比表示
         裝配形式—用羅馬數字表示，帶風扇的在其后加F字母表示。

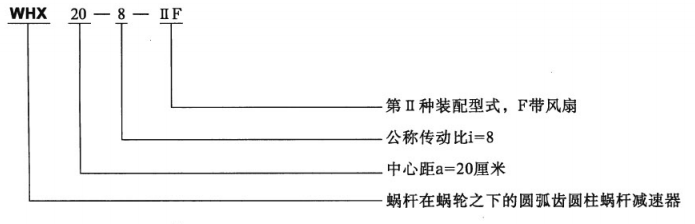

標記示例



減速機中心距a                                                                                                                                    mm

減速機的公稱傳動比及傳動比代號


                 注：減速機的實際傳動比相對誤差小于等于±5%
